こんにちは！
今回はドライブレコーダーの交換をしたいと思います。
ノバで8年間使用したドライブレコーダーのレンズが痛んできたため、新調したいと思います。
このブログでは、交換手順を詳しくご紹介します。
DIYで簡単に取り付けできるので、ぜひ参考にしてみてください！
準備
工具

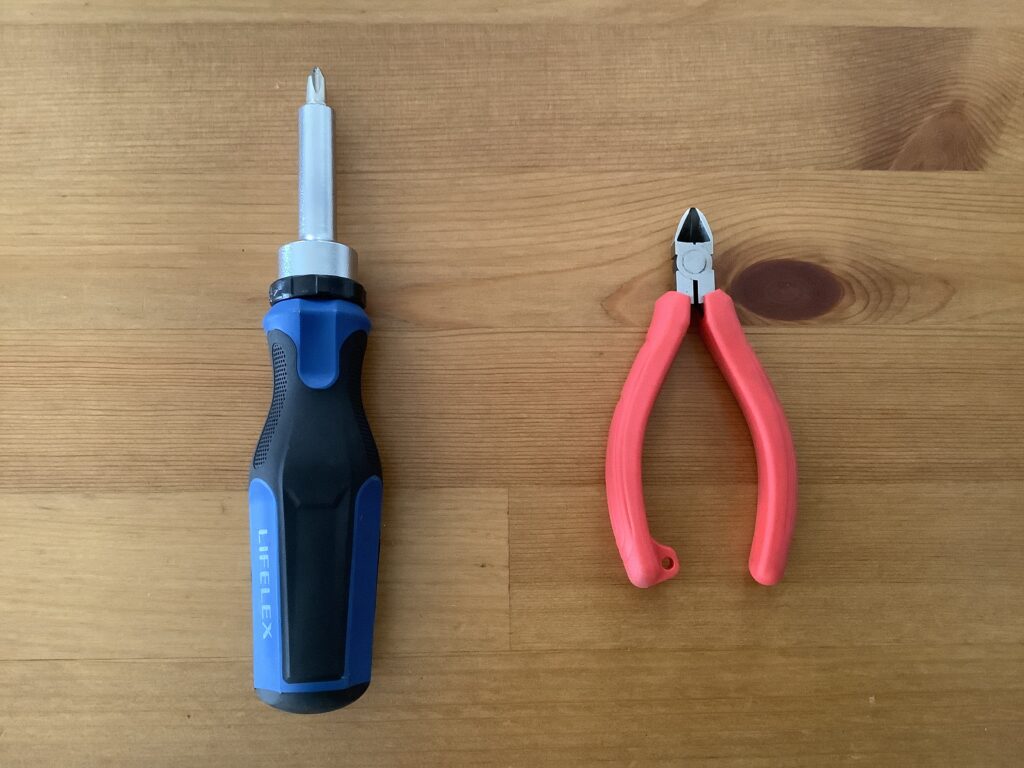

使用工具
- ドライバー
- ミニニッパー
そのほか、配線通しや内張りはがしがあると便利です。
【Amazon.co.jp 限定】エーモン(amon) 配線ガイド(フレックスタイプ) 全長約1m 4931
内張りはがし 内張り剥がし 自動車内張り外し 5点セット 自動車用リベット パネルはがし クリップ クランプツール 脱着工具 パーツ オリジナル ツール（ パネルはがし4点＋ クリップクランプツール1点 ）
ドライブレコーダー
部品

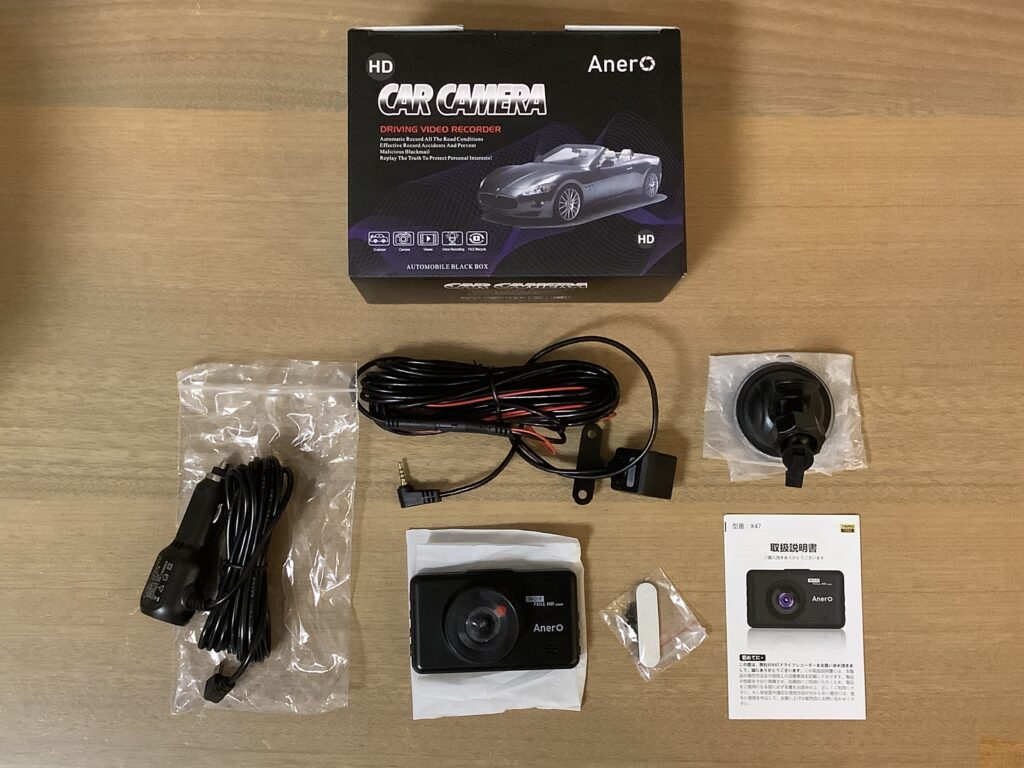

- ドライブレコーダー
前後２カメタイプです。
【2023業界初登場】ドライブレコーダー1296P フルHD画質 SONY製イメージセンサー 170度超広角 アルミ合金製 耐熱構造 小型ドラレコ 32GBカード付き 3インチ液晶画面 HDR/WDR画像補正技術 Ｆ値1.8 明るいレンズ 夜間撮影 ワンタッチ記録 エンジンON/OFF 自動緊急録画 駐車監視 動体検知 リバース連動 上書き録画 Ｇセンサー搭載 車載カメラ 全国LED信号機対策 安心安全 回路保護 高速録画 操作簡単 日本語説明書付き ブラック
ドライブレコーダー取り外し

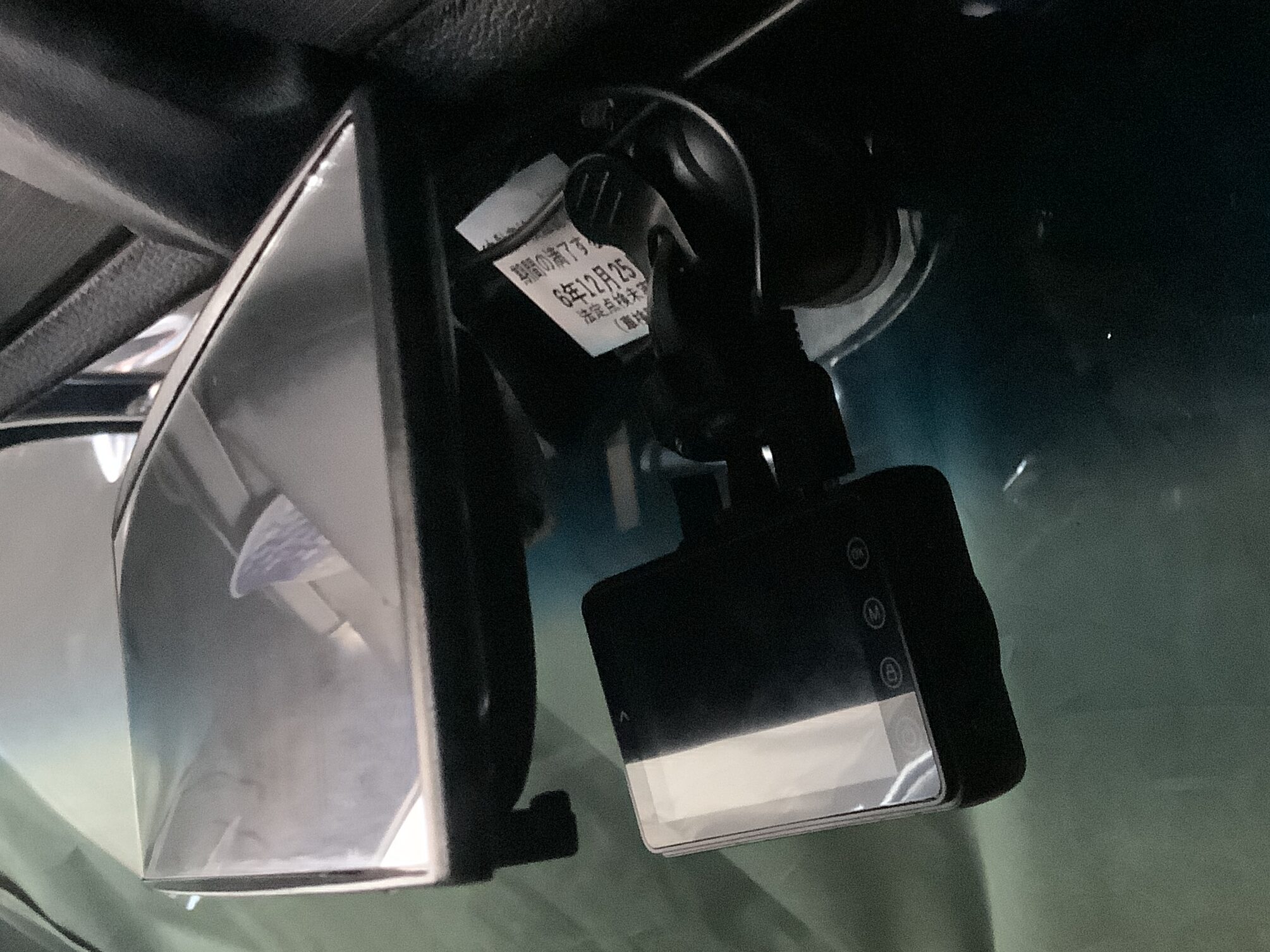

まずは、古いドライブレコーダーを取り外します。
吸盤で付いているだけなので、簡単に外れます。
続いて、電源の配線も外します。

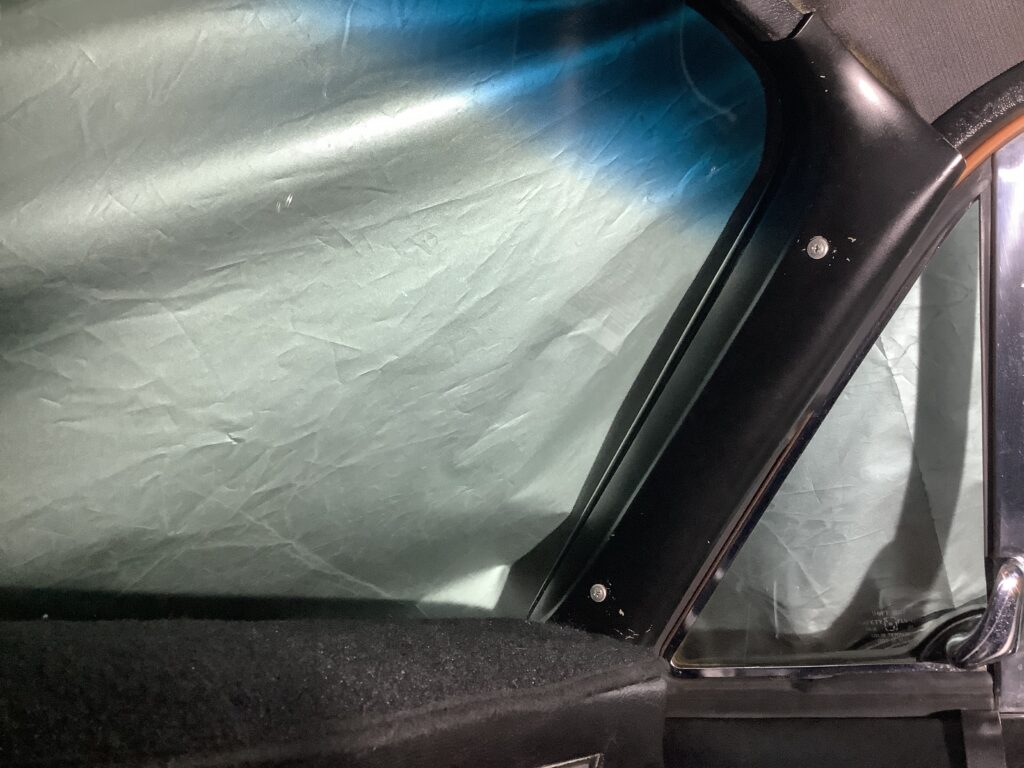

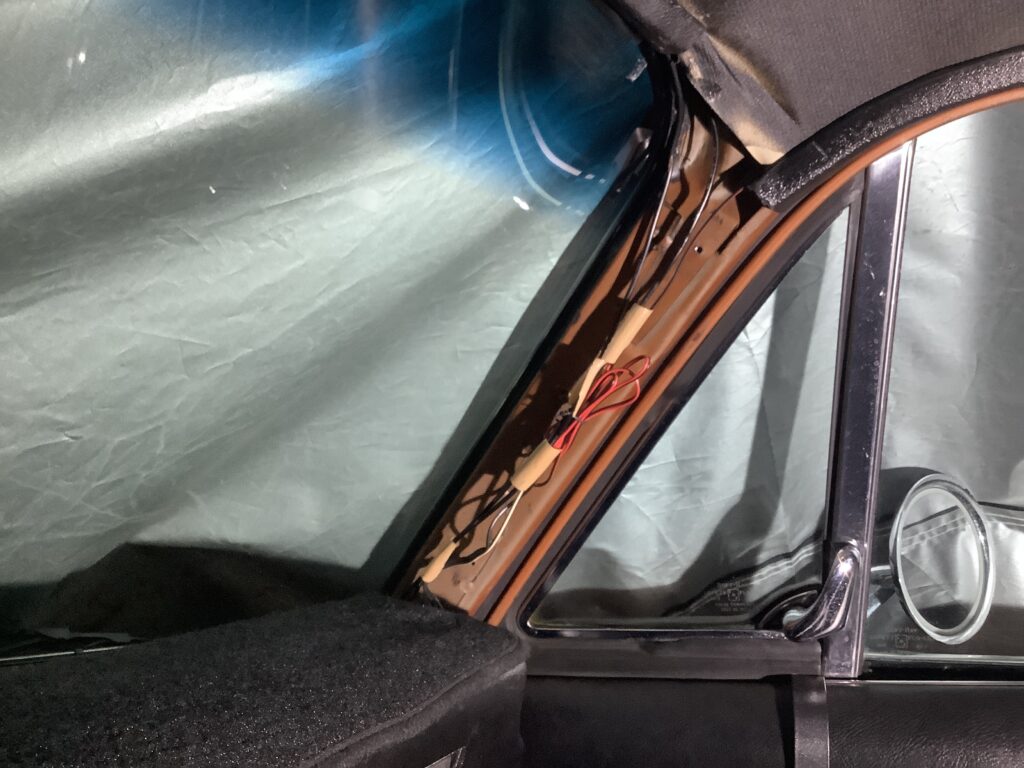

Aピラーの中に配線を通しているのでAピラーの内張をとります。
ネジ２本で付いているだけなので簡単に外れます。

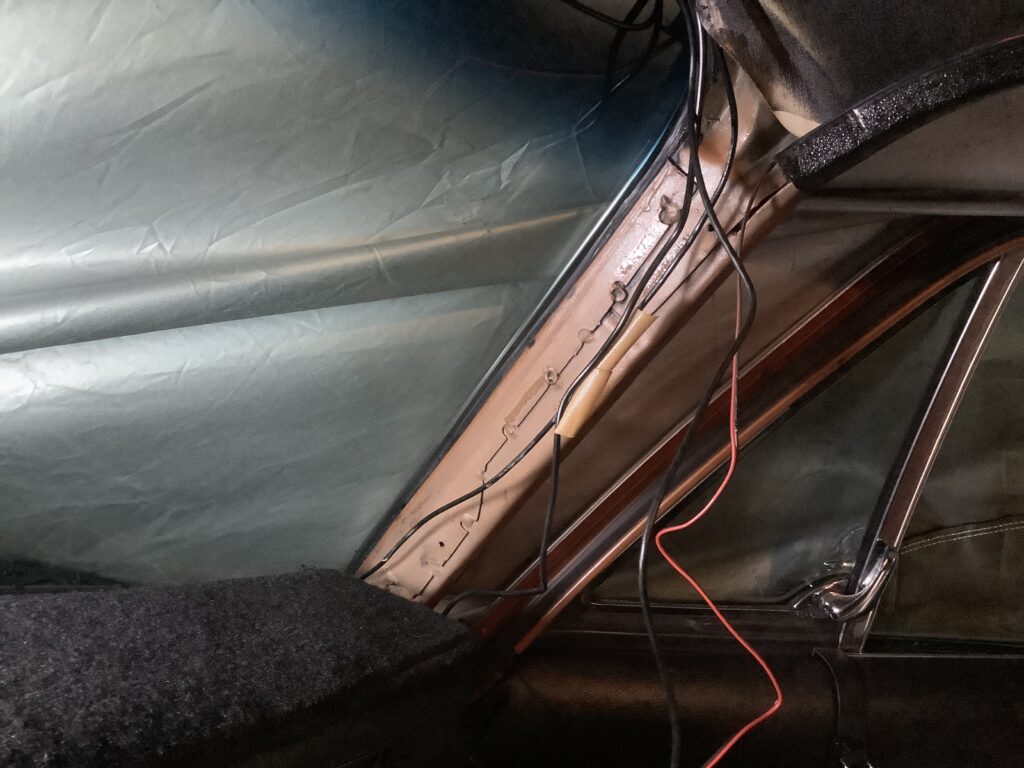

あとは、配線をスルスルと引っ張り出して外します。
ちなみに、新旧ドライブレコーダー共にmini USBタイプの配線ですが、２カメの場合配線の中身が異なるようです。
旧ドライブレコーダーは1カメだったので、そのままの配線を使用すると、新ドライブレコーダーでバックカメラが作動しませんでした。
最近の車の場合、このAピラーの中にもエアバッグが入っているので作業時は気を付けましょう。

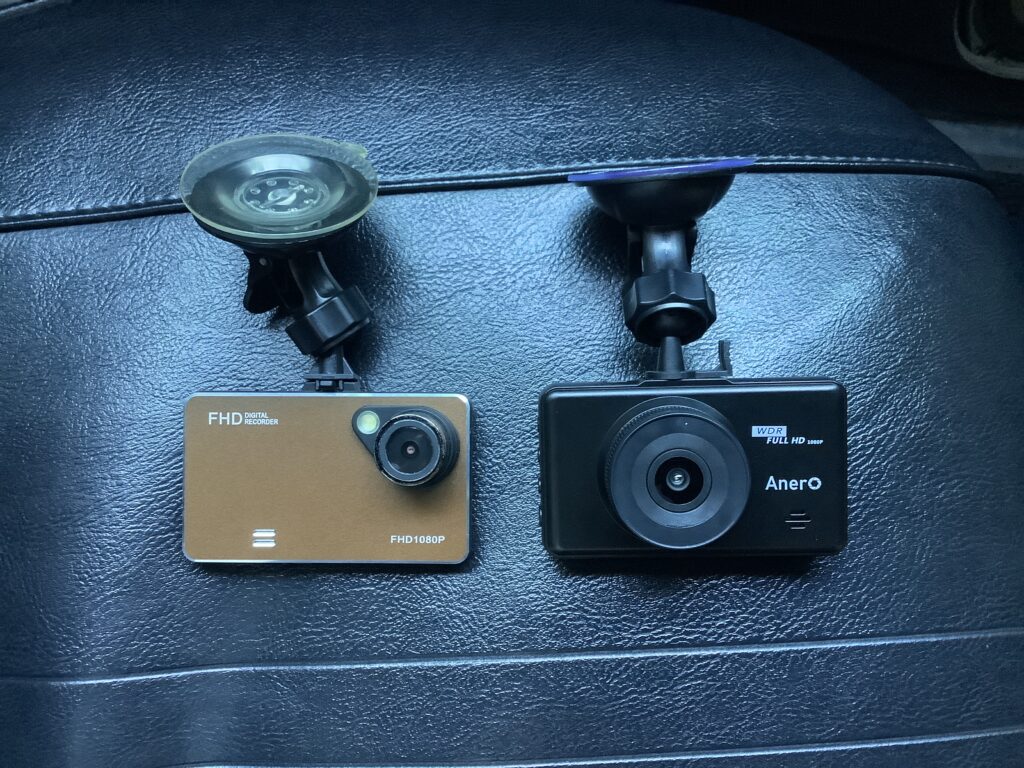

左が今まで使用してきたドライブレコーダーです。
レンズがプラスチック製のため、劣化して靄がかかるようになりました。
右が新しいドライブレコーダーです。
ドライブレコーダー取り付け

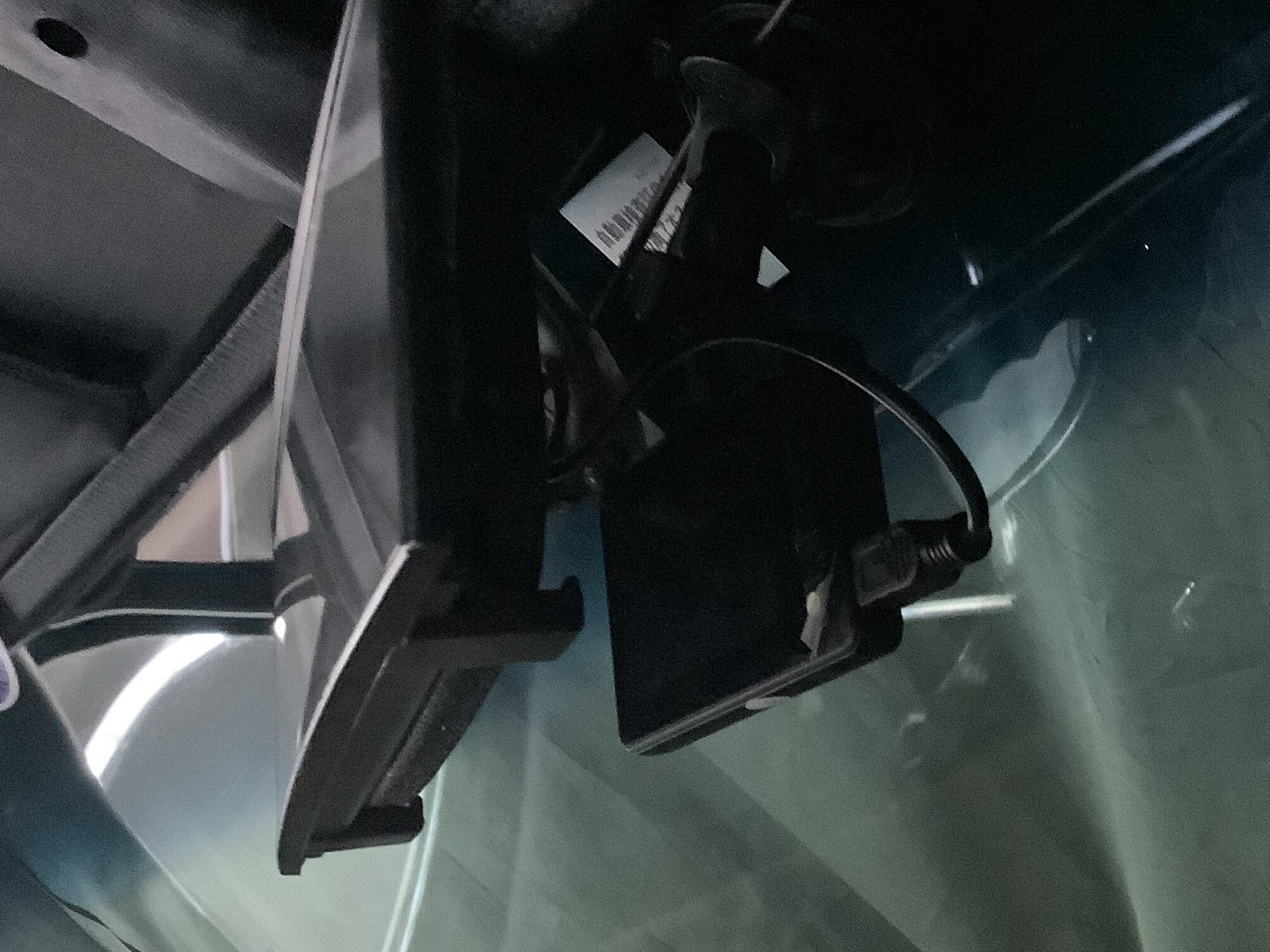

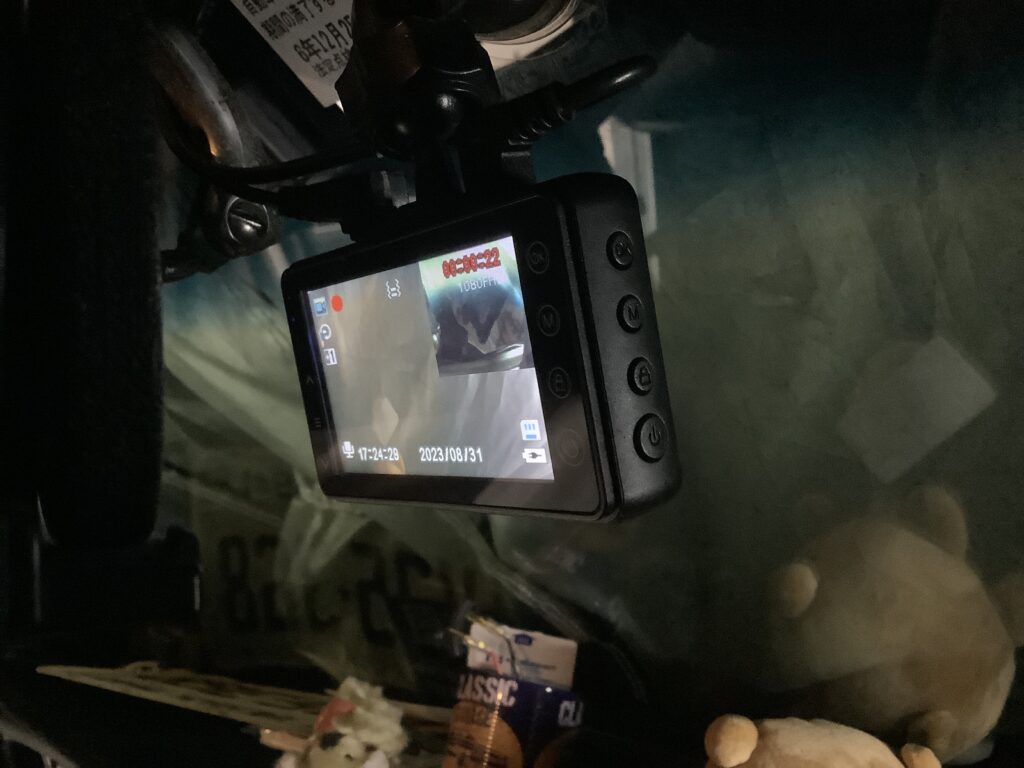

それでは新しいドライブレコーダーを取り付けていきます。
まずは、ドライブレコーダーを予定位置に取り付けて、配線の長さをある程度予想します。
続いて、新しい電源配線を通していきます。
旧車は隙間が多い為、配線するのが簡単ですが、配線通しなどがあると非常に便利だと思います。

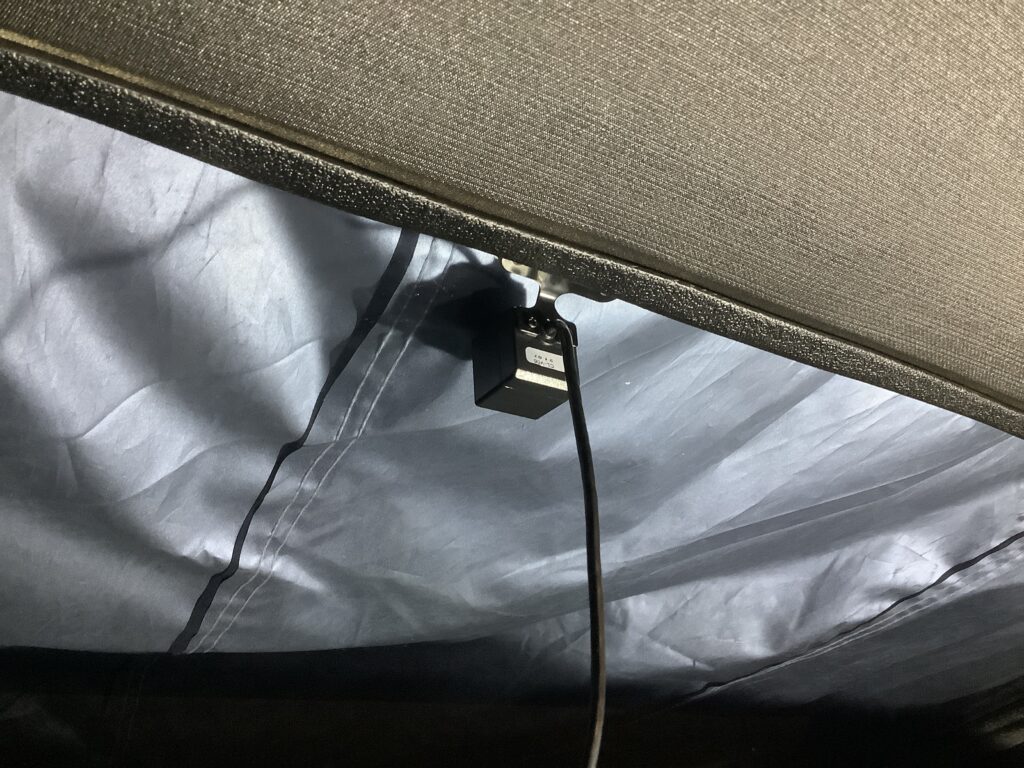

続いて、リアカメラも同じく位置決めしてから配線を通します。
リアカメラから出ている赤い配線は、バックランプのプラス線に割り込み結線することで、バック時に本体の液晶がリアカメラに切り替わり、バックガイドモニターとして機能します。
筆者はこの機能は使用しておりません。

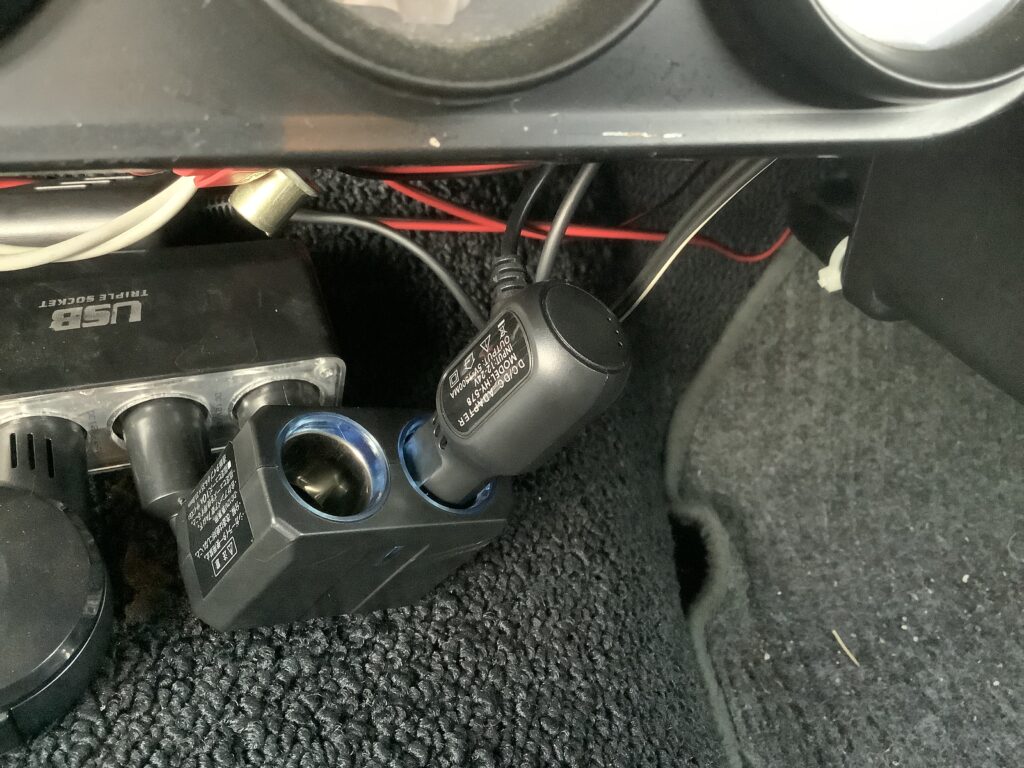

配線がある程度決まったらシガーソケットに差し込み一度電源を入れみます。
問題がないことを確認したら、結束バンドなどで配線を固定して終了です。
動作確認

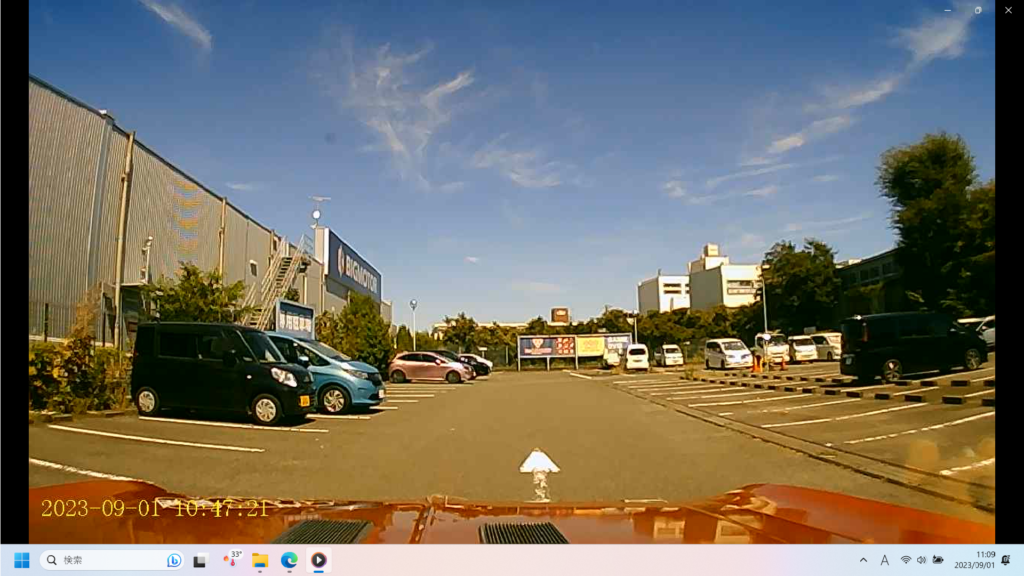

フロントカメラ 100万画素 ナンバーは読めない
動作確認です。
問題なく撮影できています。
フロントカメラは100万画素ですが、ナンバーは読めません。
リアカメラ 30万画素
リアカメラは30万画素です。
ナンバーもはっきり映る製品が欲しい場合はもっとKENWOODやYupiterなどの製品がおすすめです。
